適用范圍

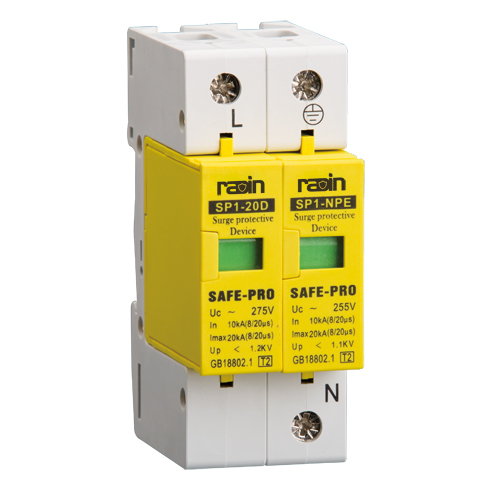

SP1-NPE零地保護模塊(簡稱NPE)適用于交流50/60Hz, 額定電壓至400V的TT、TN-S等供電系統，用于中性線(N)與地線(PE)之間，對間接雷電和直接雷電或其它瞬間過電引起的電涌進行保護。并與SP1-C、SP1-D系列電涌保護器可組合成以下方案:1P+NPE、3P+NPE等SPD組合，以改善抗電涌性能。
產品符合GB18802.1、GB18802.12標準。
結構特點
NPE以氣體放電管或空氣間隙放電為主要執行元器件，一般情況下，電極間呈高電阻狀態，當電網因間接和直接雷電或其它瞬時過電壓出現電涌時，電極間將在納秒級時間內導通，將電網中的電涌引入大地，從而保護電網上的用電設備，當該電涌通過NPE重新恢復到高電阻狀態，而不影響電網的正常運行。

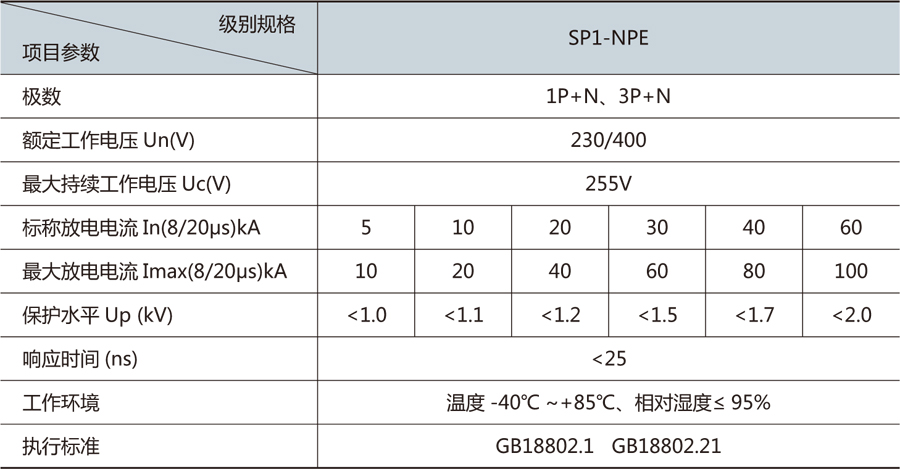

主要技術參數

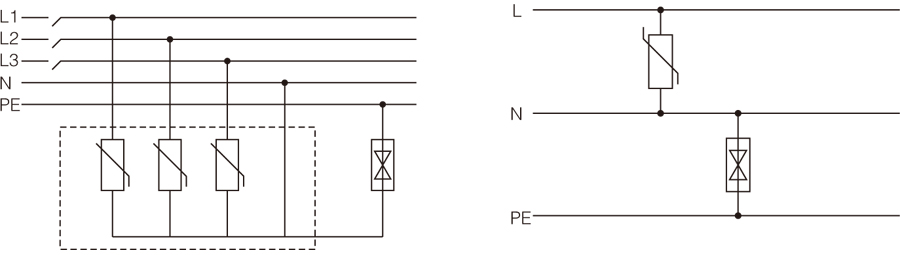

電氣保護原理
