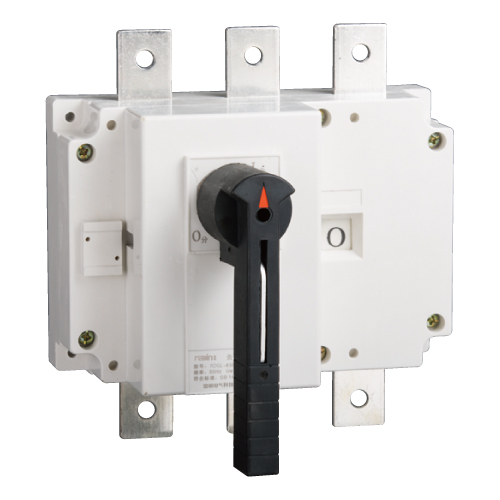

產品概述
RDGL 系列負荷隔離開關廣泛適用于建筑、電力、石油化工及其它行業的配電系統和自動化系統。
模塊化設計結構，具有靈活多樣的組合性，采用玻璃纖維增強不飽和聚脂樹脂制造外殼，有很高的介電性能、防護能力和可靠的操作安全性。
操作機構是彈簧蓄能、瞬時釋放的加速機構，瞬時接通與分斷雙斷點觸頭結構。與操作手柄的速度無關。集多種結構與操作方式，有直接觀察觸頭通斷狀態的窗口，有柜內、柜外、柜后操作，有正面、側面操作，有板后接線。
開關造型美觀、新穎、簡潔、體積小、功能全，是同類產品中理想的選擇。
RDGL 系列產品已獲3C 認證證書。

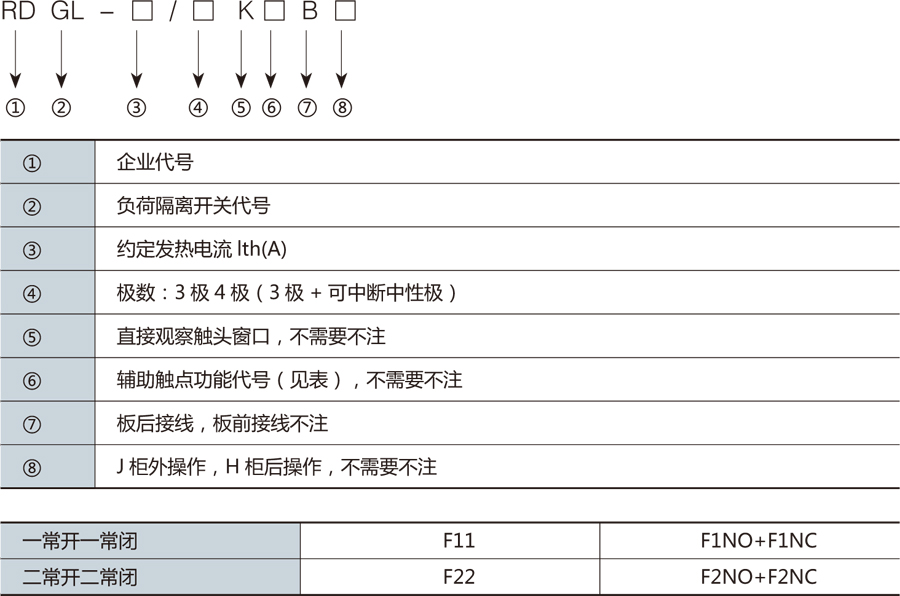

型號含義

產品特點
● 彈簧蓄能瞬時釋放的加速機構實現了快速接通或分斷（138 米／秒），與操作手柄速度無關，極大提高
了熄滅電弧能力。
● 由玻璃纖維增強不飽和聚脂樹脂制造的外殼具有良好的阻燃性能、介電性能、抗碳化性和抗沖擊性。
● 并聯雙斷點觸頭具有自清潔作用。
● 所有觸頭材料是銅鍍銀合金，具有兩個分離觸頭面。
● 隔離距離大。
● 在“0”位時，可同時用三把鎖鎖住手柄，可靠避免誤操作。
產品用途
RDGL 系列負荷隔離開關主要用于交流50Hz，額定工作電壓400V，直流額定電壓440V，額定電流
至3150A。用于不頻繁接通與分斷電路及線路的隔離之用。
符合標準
● 國家標準：
GB/T14048.1《低壓開關設備和控制設備總則》
GB/T14048.3《低壓開關設備和控制設備、開關、隔離器、隔離開關及熔斷器組合電器》
使用環境
RDGL 系列負荷隔離開關在下列條件下能可靠工作：
● 海撥高度不超過2000 米；
● 環境溫度不高于40℃，不低于-5℃，相對濕度不大于95%；
● 無爆炸危險介質；
● 無雨雪侵襲環境；
注：若頇期使用于周圍空氣溫度高于+40℃ - 或低于-5℃ ~ -45℃的條件下，用戶應向制造廠說明。
性能特點
● RDGL 系列負荷隔離開關從63-3150A 分7 個規格是模塊化設計基礎型，具有三極、四極（三極+ 可通斷中性極），主要用于電路的接通與分斷或作電氣隔離，1000A 以上只作電氣隔離。
● 正面設有標記窗口指示觸頭通斷狀態。
● 根據需要可提供后面觀察窗口，直接觀察觸頭通斷狀態，窗口樣式，見RDGL-160A-1600A/H 柜后操
作負荷隔離開關。
● 可配裝兩組輔助觸點。
● 可配制電纜絕緣罩。

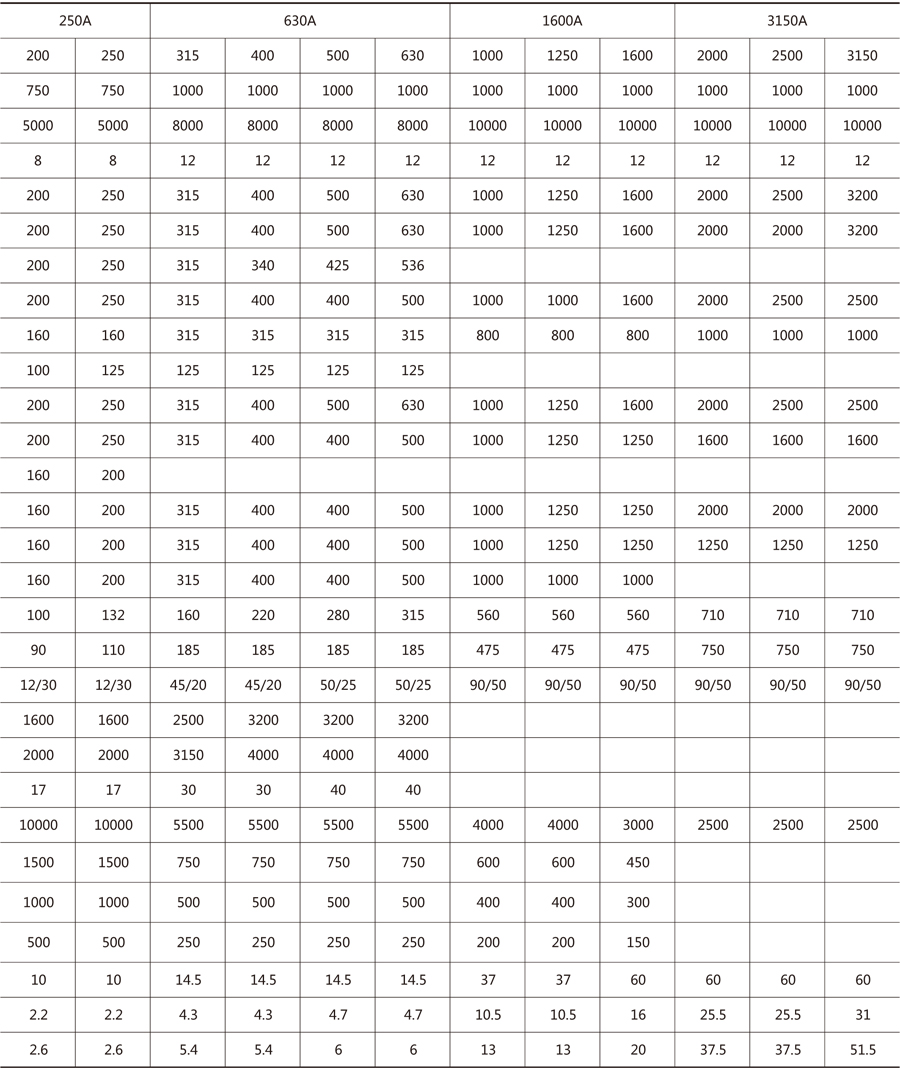

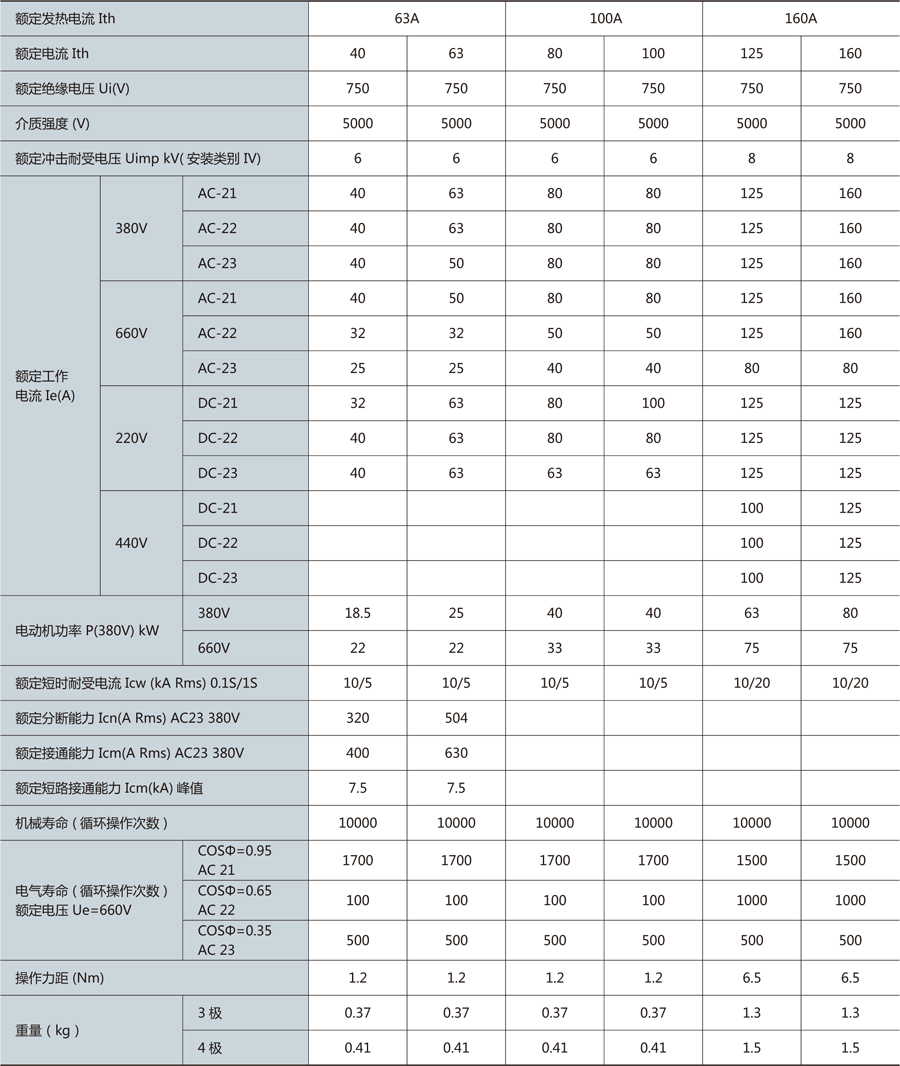

RDGL-63A~3150A 電氣性能參數與機械性能

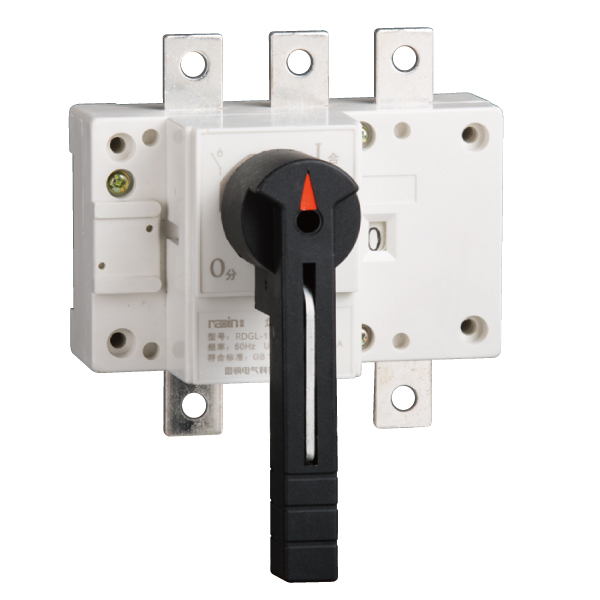

RDGL-63A~100A 負荷隔離開關
● 63A-100A 適用于電路的接通與分斷或電氣隔離。
● 63A-100A 有三極、四級（三極+ 可通斷中性級）。
● 可根據需要裝配兩組輔助觸點
● 可根據需要提供側面柜內、柜外操作。

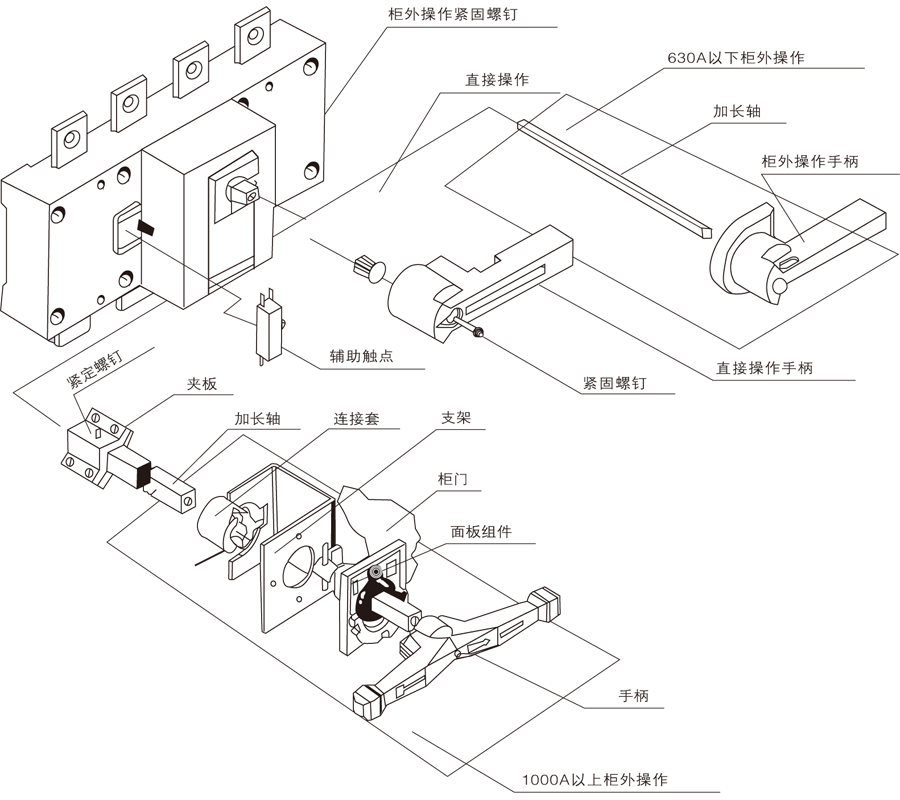

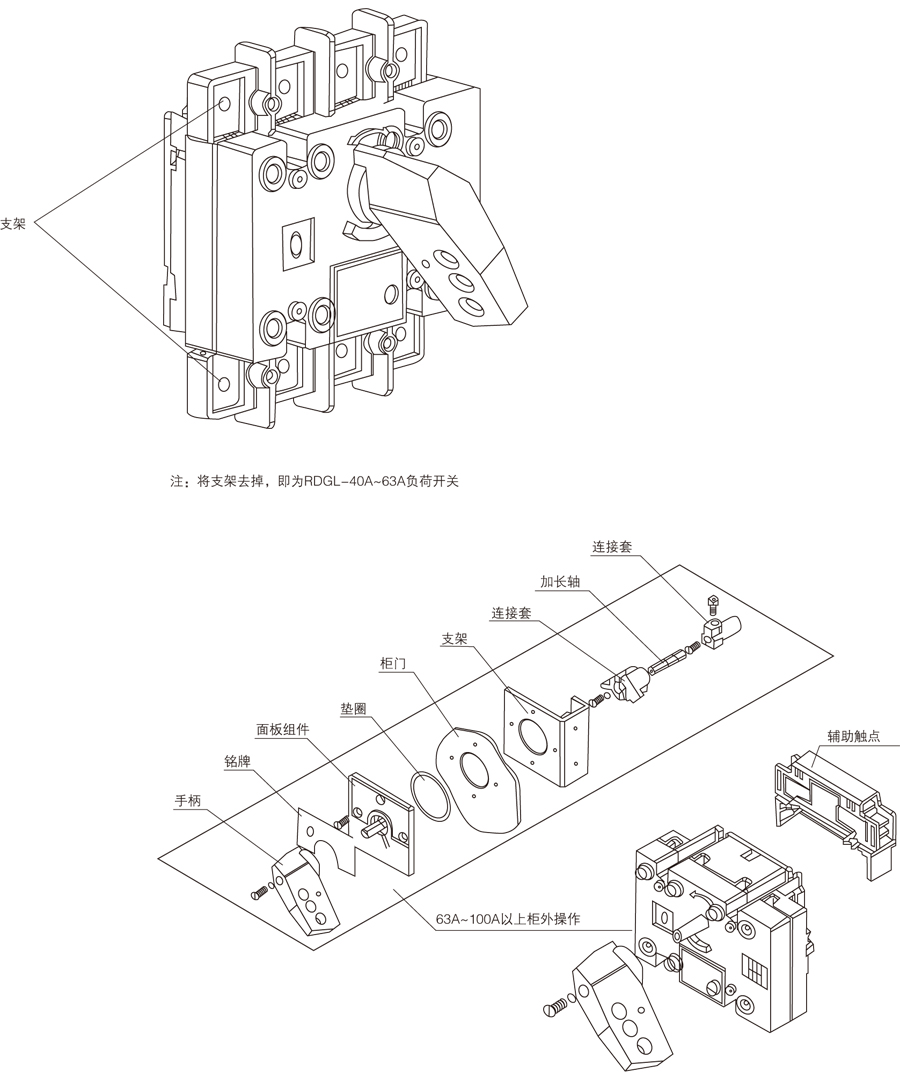

操作方式

● 直接操作：手柄直接安裝在開關中間。
● 柜外操作：手柄安裝在配電柜柜門外。

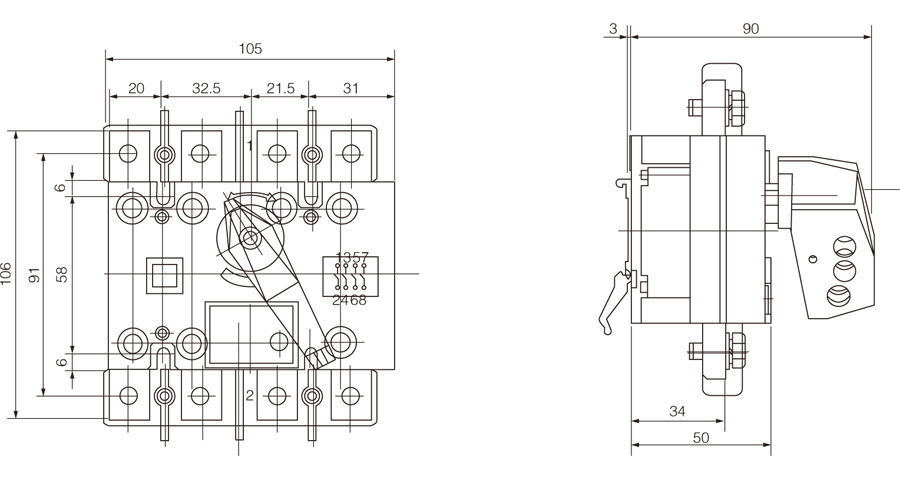

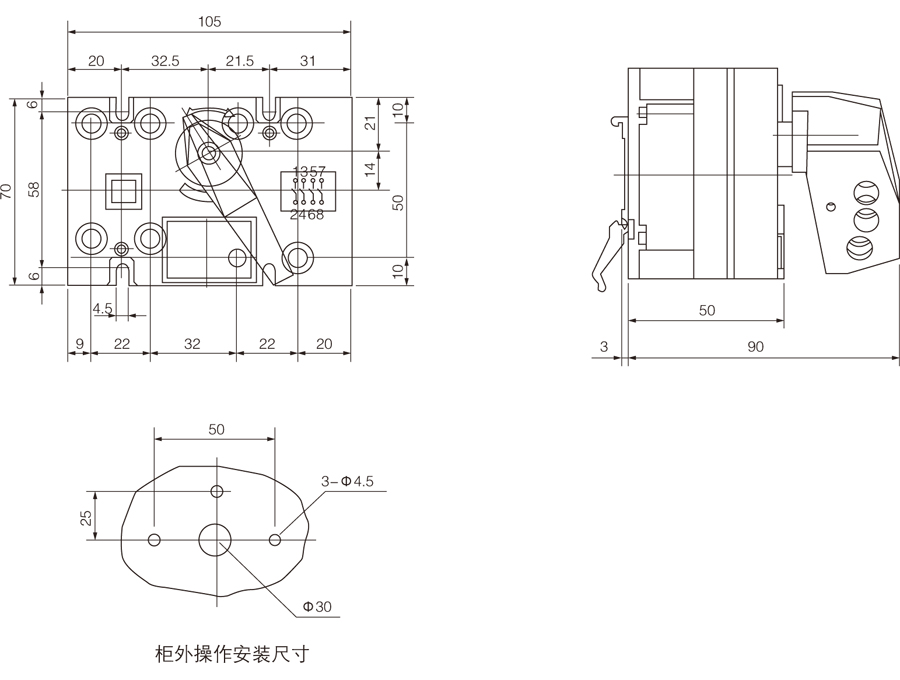

RDGL-63A~100A 負荷隔離開關外形及安裝尺寸

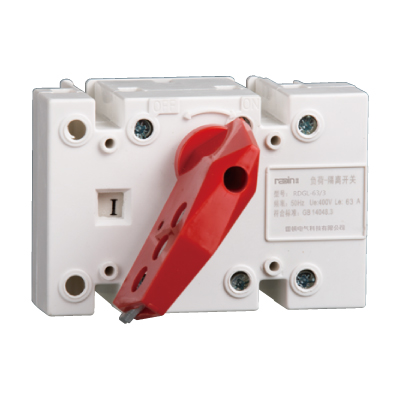

● RDGL-63A 直接操作

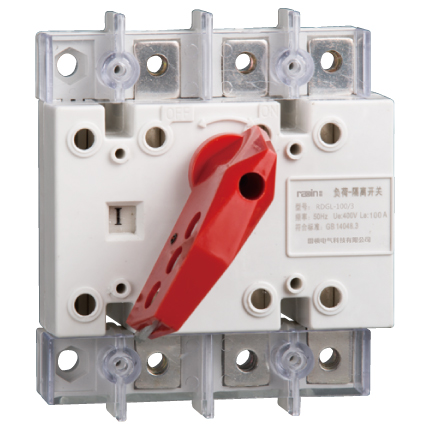

● RDGL-100A 直接操作

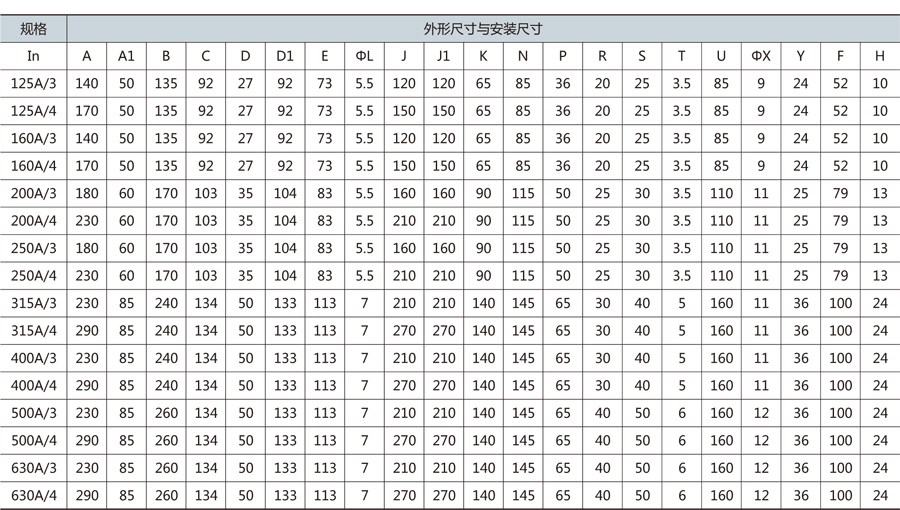

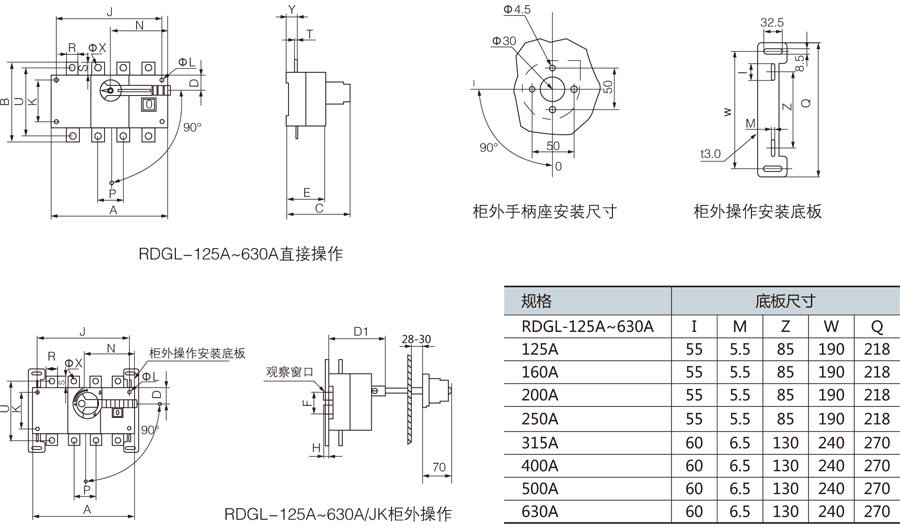

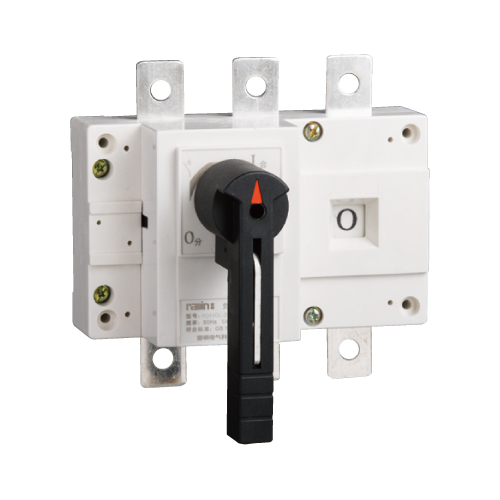

RDGL-125A~630A 負荷隔離開關

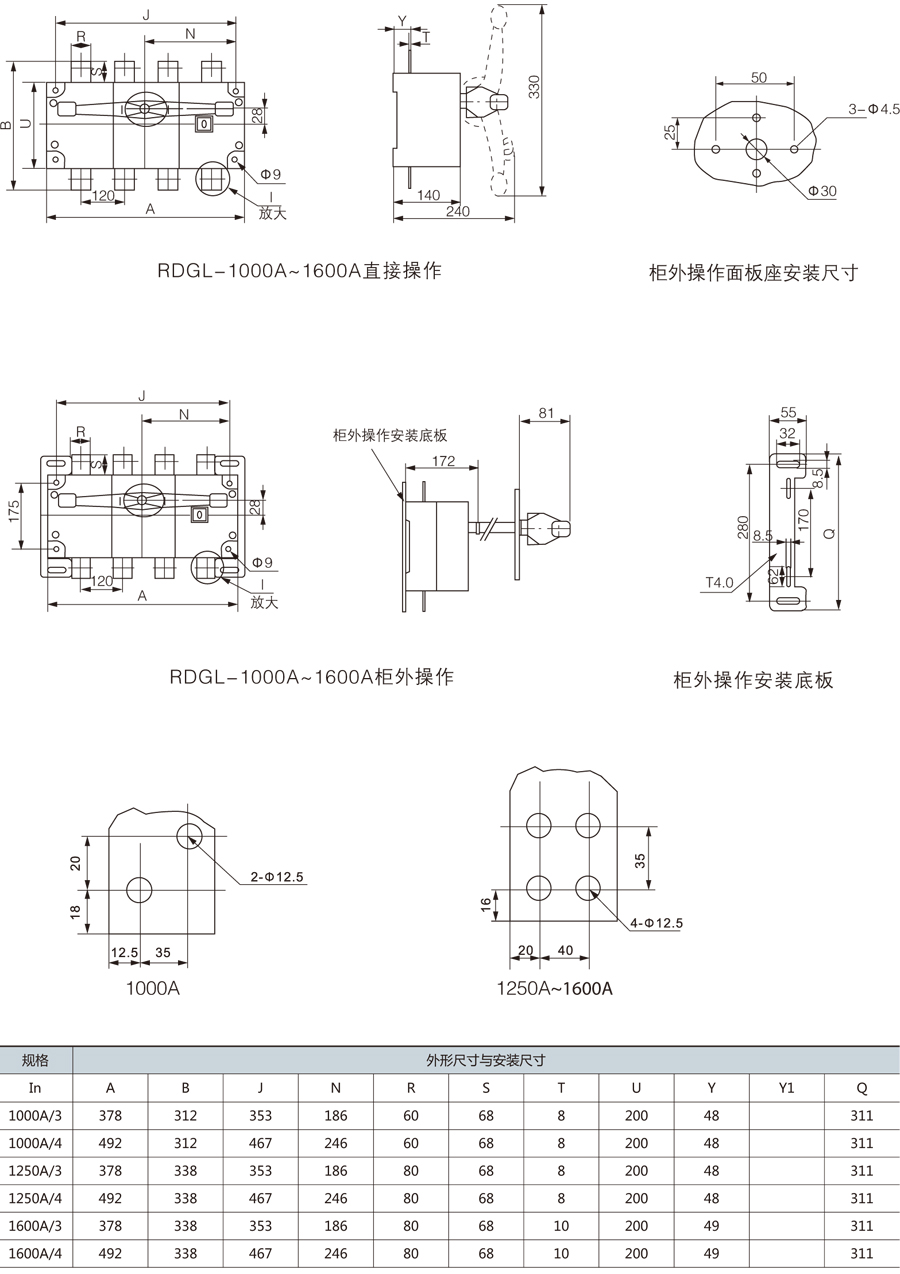

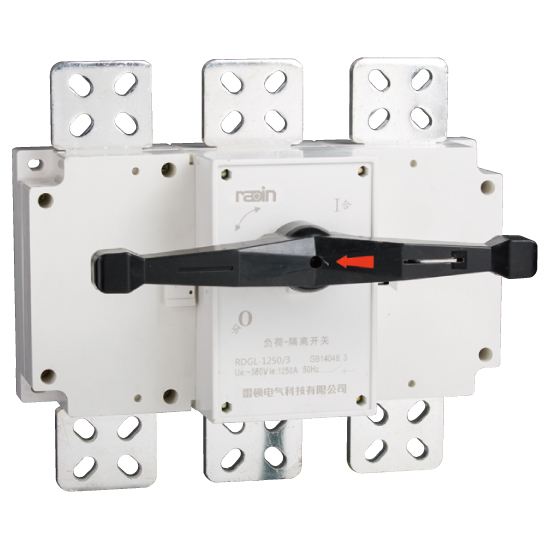

RDGL-1000A~1600A 負荷隔離開關外形及安裝尺寸

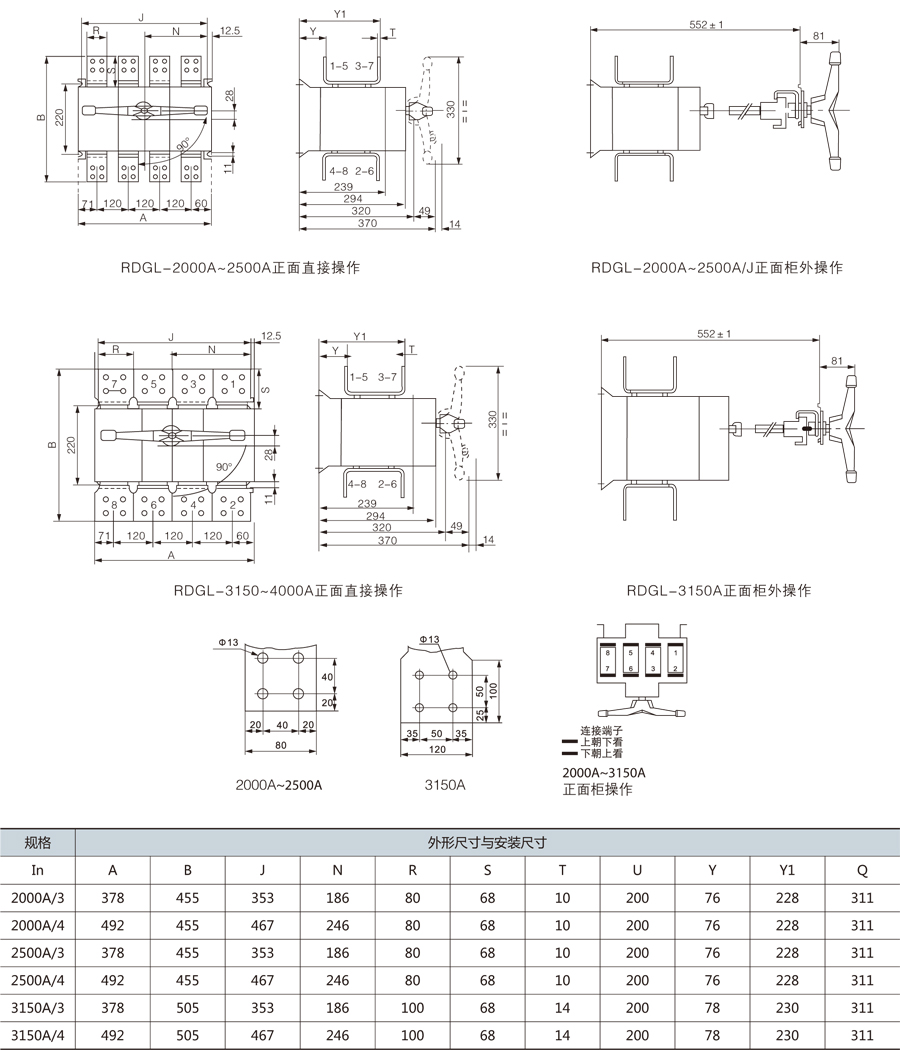

RDGL-2000A~3150A 負荷隔離開關外形及安裝尺寸
