● 分離電器元件構成系統所存在的缺點
○ 同類產品質量良莠不齊；
○ 設計選用人員掌握數據不全面；
○ 元件及成套裝置制造廠工藝水平不同；
○ 普通產品如MCCB 的過流和短路電流整定值用戶不可調整，一般的產品如MCCB 的過載電流整定值也不可調；
○ 系統的工作可靠性低；
○ 用戶難以調整整定值，保護特性不準確；
○ 各種控制特性和保護特性配合不合理；
○ 系統的綜合技術經濟性不高。

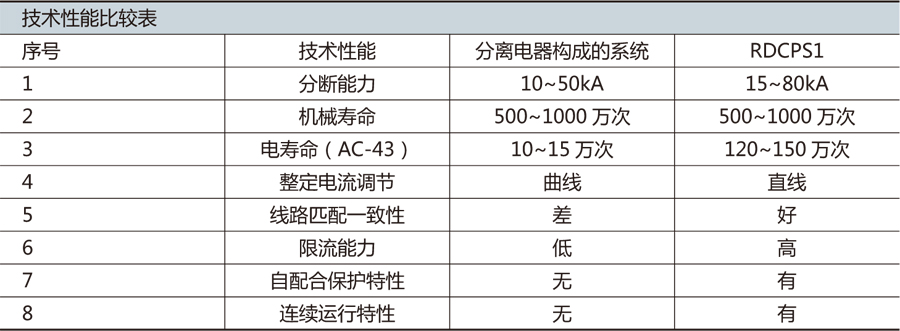

● 與分離電器構成的系統相比( 見技術性能比較表)
○ 具有控制與保護自配合的特性

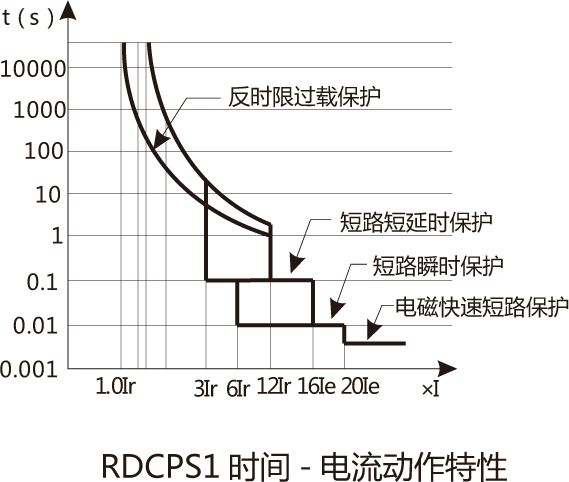

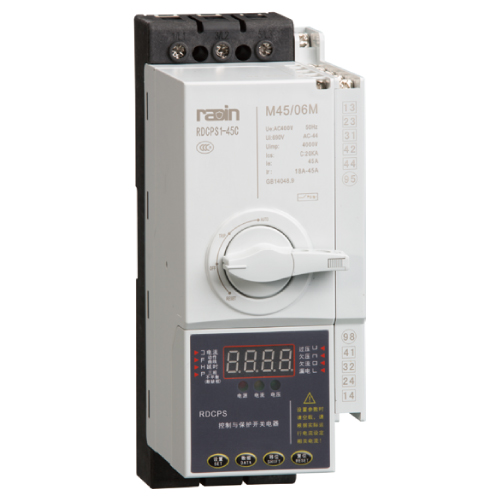

RDCPS1 系列控制與保護開關電器集控制與保護功能于一體, 相當于斷路器( 熔斷器)+ 接觸器+ 熱繼電器+ 輔助電器。很好的解決了分離元件不能或很難解決的元件之間的保護與控制特性匹配問題，使保護與控制特性配合更完善合理( 具有反時限、定時限和瞬時三段保護特性)，只要根據負載功率或電流即可正確選擇單一產品, 代替以往的包括自電源進線至負載端的各種電器，不需降容；大大減輕了設計人員的工作量。
○ 具有無可比擬的運行可靠性和系統的連續運行性能
RDCPS1 在分?jǐn)喽搪冯娏骱鬅o需維護即可投入使用，即具有分?jǐn)喽搪饭收虾蟮倪B續運行性能；
RDCPS1 在進行了分?jǐn)喽搪冯娏髟囼?yàn)后，仍具有6000 次以上的AC-44 電壽命，這是由斷路器等分離器件構成的系統所難以達到的，RDCPS1 的這一特性極大地提高了系統的運行可靠性和系統的連續運行性能，其中的運行短路分?jǐn)嗄芰cs 為80kA 指標屬同類產品的國際領先、國內高指標。

● 與塑殼斷路器相比
○ 具有分?jǐn)嗄芰Ω摺w弧距離小的特性
RDCPS1 在380V 額定運行短路分?jǐn)嗄芰cs(o-co-co) 達到較高型為80kA、標準型為50kA、經濟型為35kA，在50kA 預期短路電流下的分?jǐn)鄷r(shí)間僅為2~3ms，限流系數達到0.2 以下，達到塑殼斷路器的領先水平，接近熔斷器的限流水平，大大限制了短路電流對系統的動、熱沖擊，飛弧距離小于30mm。
○ 與塑殼斷路器構成的保護系統相比，具有保護整定電流均可調整的特性RDCPS1 的智能脫扣器電流( 反時限與定時限) 均可在面板上進行調整，即除了常規的過載保護電流可根據負載功率進行整定外，過流保護整定電流也可在面板上進行調整?？朔怂軞嗦菲鞯亩搪繁Ｗo(hù)整定電流出廠后用戶無法調整的缺點，使得RDCPS1 產品即使安裝在線路末端，短路電流較小時，同樣具有很好的短路保護功能。
● 與接觸器性能相比
具有壽命長、操作方便的特性，RDCPS1 的機械壽命達500~1000 萬次，電壽命AC-43 為100~120 萬次，既可就地手動操作，又可遠距離實現自動控制功能。
● 與熱磁式控制與保護開關電器性能相比
具有功能更齊全，性能更優越，調整更精確的特性。熱磁式控制與保護開關電器在功能上不可避免的存在缺陷，在性能上也受環境的影響很不穩定。RDCPS1 控制與保護開關是以先進的微電子技術為基礎，采用智能控制的方式、模塊化的結構，集熔斷器、斷路器、漏電繼電器、接觸器、熱繼電器、電機綜合保護器等低壓電器功能于一身的新型智能產品，在功能、性能、環境要求及產品使用調整等方面無與倫比的優越性，是熱磁式控制與保護開關電器的替代產品。
● 其它特點
○ 配套附件齊全
RDCPS1 的附件包括：輔助與信號報警觸頭、智能控制器( 包括基本型和消防型)、隔離式手柄旋鈕等，可構成完整的控制與保護功能單元，在單一產品上實現協調配合的控制與保護功能。
○ 安裝角度靈活
正裝( 橫裝、豎裝)、平裝、側裝均不影響使用性能?？蓮V泛應用于緊湊型成套裝置中，包括固定式或抽屜式的MCC 柜中，特別是RDCPS1-45 型在1/4 和1/2 抽屜中應用，具有分離元器件不可比擬的優越性。
○ 安全可靠、防護等級高
板前、板后、插入式的接線端均具有防觸指功能，可配備防護等級直至IP65 的高防護等級外殼，特別適用于民用建筑的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和組合式起動器、電機綜合保護器的理想產品。
特性參數

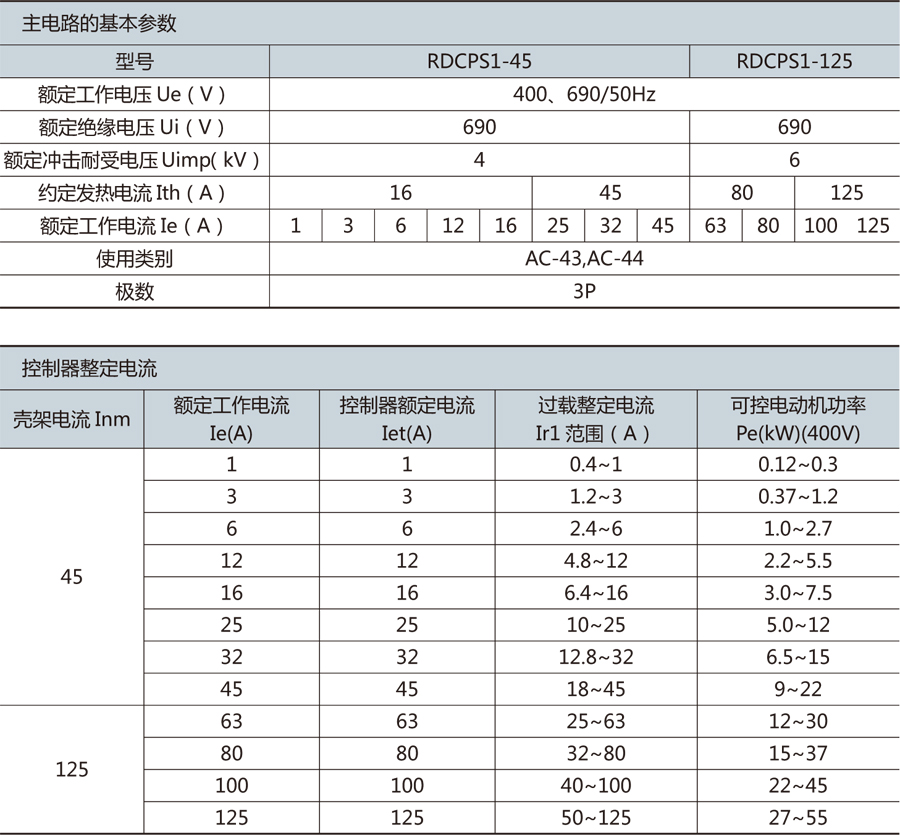

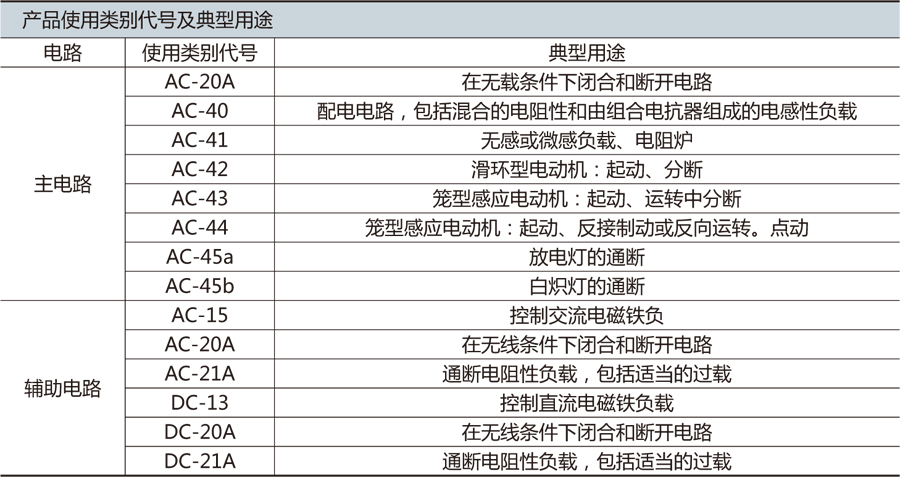

● 主電路的參數
主體額定電流In、約定發熱電流Ith、額定絕緣電壓Ui、額定頻率、額定工作電壓Ue 以及可選的智能控制器的額定工作電流Ie 范圍或控制功率范圍見下表

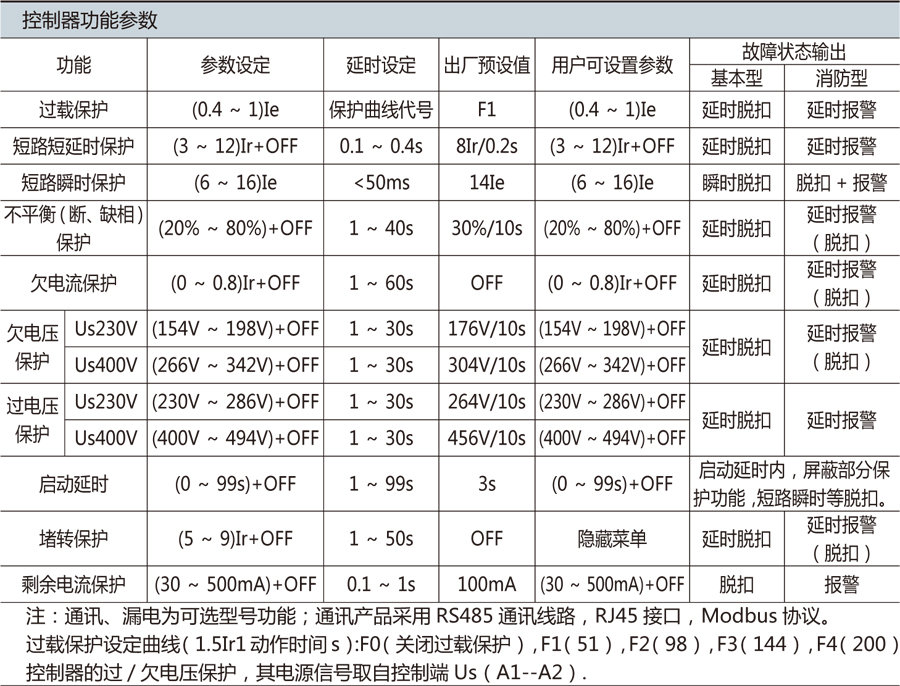

● 控制器菜單
控制器菜單分級: 開放設置菜單, 隱藏設置菜單, 校準菜單;
開放設置菜單: 用戶可根據需要進行功能參數設置;
一鍵恢復操作: 當參數設置出現問題時, 進行該操作, 控制器將恢復出廠設置參數( 表5 出廠預設值);
自整定操作: 在負載運行穩定后, 進行該操作, 控制器將根據電路參數自動進行整定電流設置。
● 控制器顯示器
RDCPS1 接入工作電源后，LED 顯示電壓值，可兼作電壓表，后三位顯示電壓值。
RDCPS1 在運行時可兼作電流表功能, 循環顯示三相電流運行情況；
故障查詢：空載運行RDCPS1, 按“數據鍵”，可查看上一次故障類型。

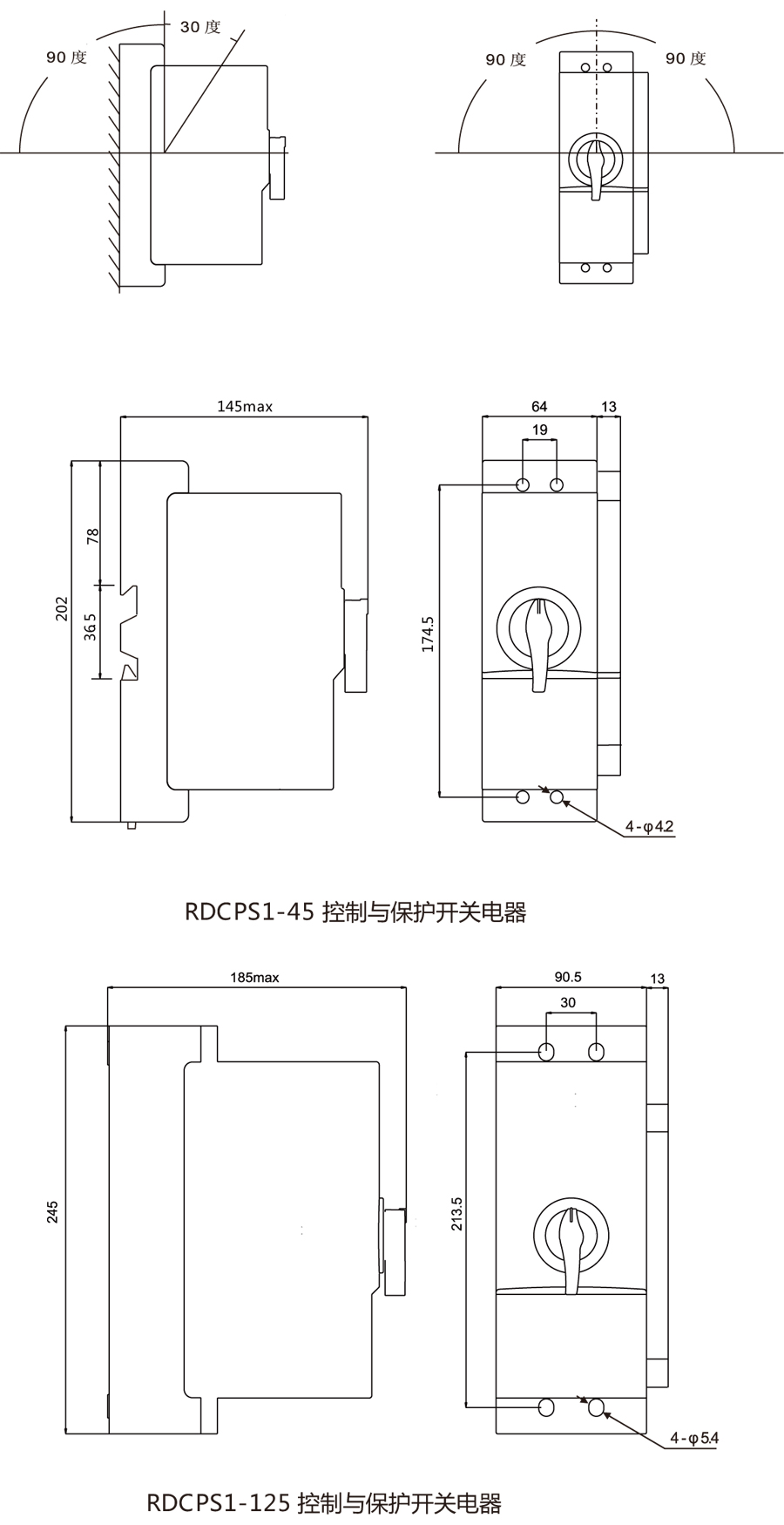

外形及安裝尺寸

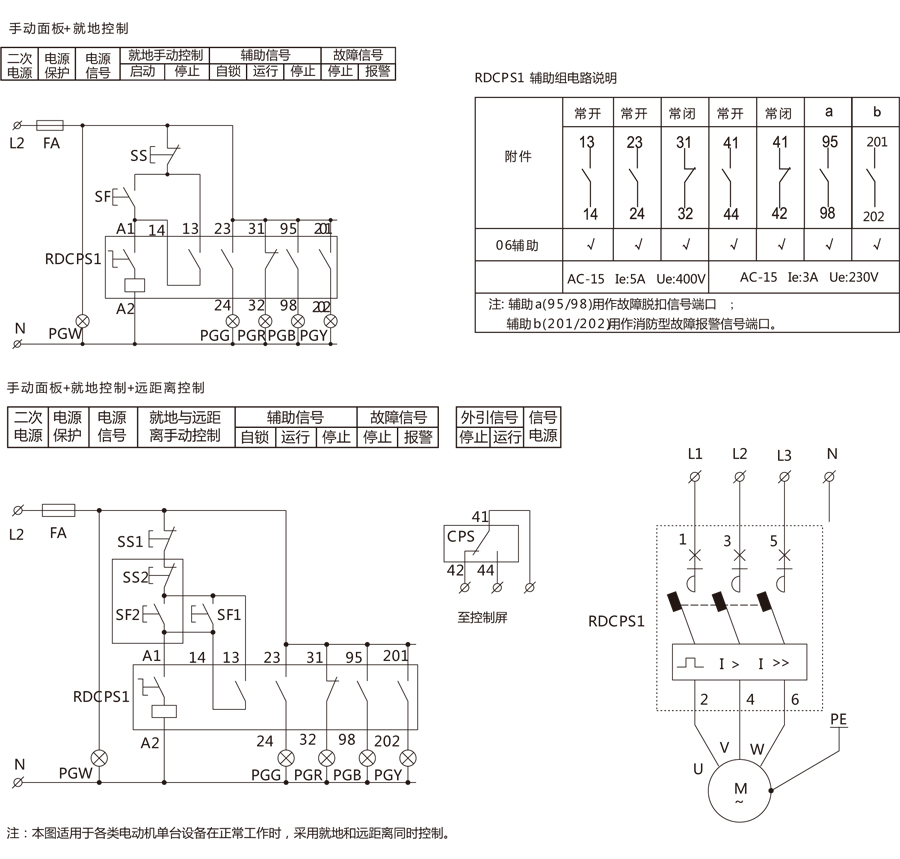

基本電氣控制圖


注意事項

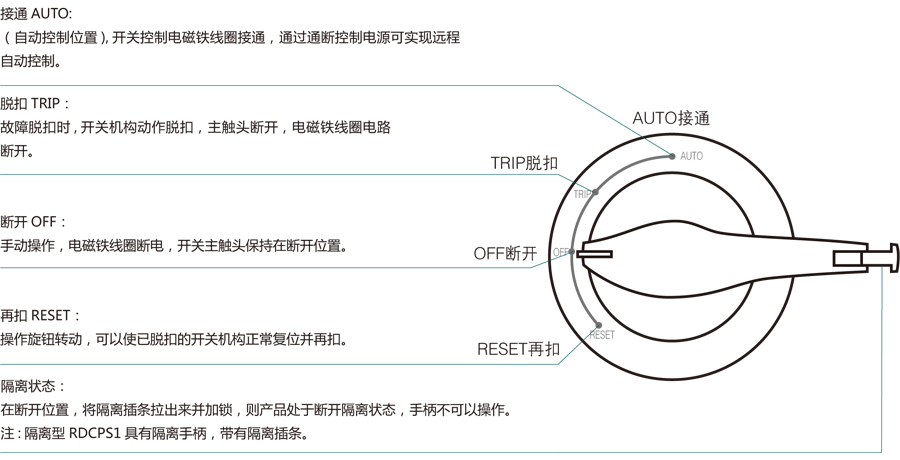

開關在安裝前應檢查操作旋鈕能正常操作、并處于斷開位置，“AUTO”為主電路接通狀態，“TRIP”為自由脫扣位置，此狀態是由于線路故障而自由脫扣的位置，必須在專管人員清除線路故障后才能對開關進行操作，“0FF”為主電路斷開位置，自由脫扣的開關只有將操作旋鈕旋到“RESET”再扣位置，
才能復位并再扣。
開關在安裝使用前應仔細檢查核對線圈和附件的電源電壓是否與產品說明一致，是否與實際控制線路一致。
線圈通以(85％～ 110％ )Us 時，當操作旋鈕至“AUT0”位置，電磁鐵可靠吸合，當操作旋鈕至“0FF”位置，電磁鐵可靠釋放。
開關脫扣器的動作電流整定值出廠時已經設置，用戶可根據實際需要進行調整。
RDCPS1 在分?jǐn)喽搪冯娏骱筮€能繼續運行，但需要進行開關檢查，并確認開關的運行狀況。
控制較大功率的電動機(11kW 以上) 時，用戶應根據啟動轉矩、電流倍數、電壓降、電路容量等綜合考慮，選用適當?shù)慕祲簡?dòng)方式，一般規范要求電壓降低限值不超過額定值的80%，啟動電流倍數選擇不超過(4 ～ 5) 倍，以適當負載正常啟動，并滿足CPS 電磁鐵的可靠動作。
開關進出線端的外部連接導線的裸露部分應包扎絕緣物。
產品在運輸和儲存過程中應避免受雨雪侵襲，倉儲環境條件需滿足以下條件: 日平均溫度在+25℃、相對濕度不于90％，周圍溫度不高于+40℃且不低于-5℃。

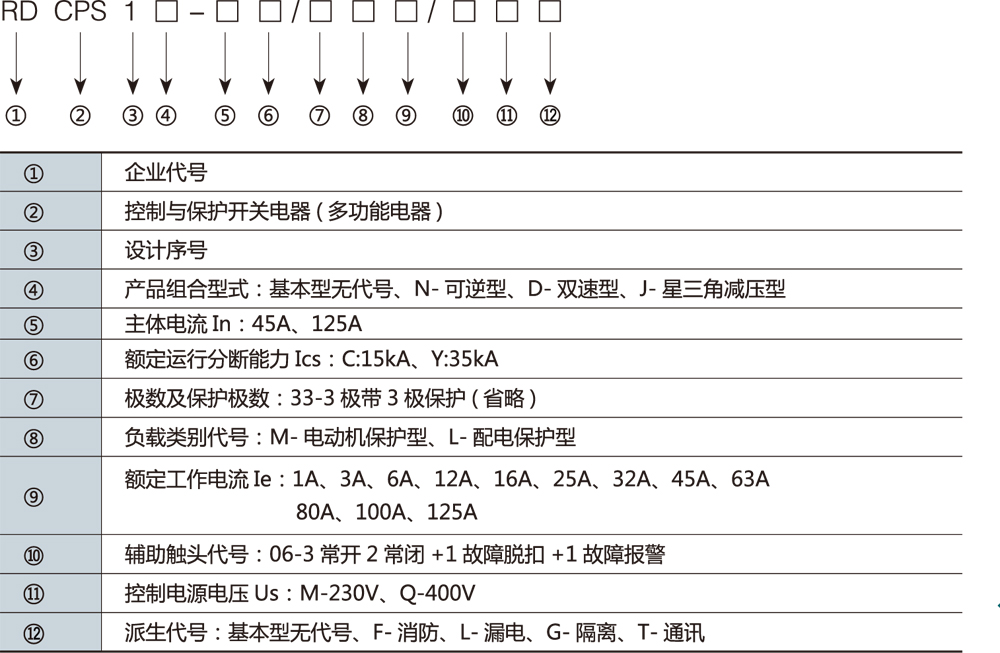

訂貨須知
用戶在選擇RDCPS1 開關時應注明以下內容，如需要可以進一步注明使用條件，或使用要求：
產品名稱及型號
開關額定電流及智能控制器的類型及額定電流
電磁鐵線圈控制電源電壓
所需增選功能
