適用范圍
RDQ3NMB 自動轉換開關電器是我公司組織科技精英經兩年潛心研發的一款全新產品，于2014 年底隆重推出，完全顛覆傳統自動轉換開關電器的外形設計風格，在設計過程中導入國際工業設計理念，從產品結構、外觀視覺、人機工程、控制電路等方面，全面提升傳統塑殼型自動轉換開關電器，從而使其具備與國際一流產品相媲美的品質和極高的性價比。
RDQ3NMB 系列自動轉換開關電器( 簡稱ATS) 適用于額定工作電壓交流400V，頻率50Hz 的緊急供電系統。當一路電源發生故障時，可以自動完成常用電源與備用電源之間的轉換，無需人工操作，以保護重要設備供電的連續性。主要用于醫院、商場、銀行、化工、冶金、高層建筑、軍事設施和消防等不允許斷電的重要場所。
產品符合GB/T 14048.11 標準。
工作條件
● 周圍空氣溫度：-5℃ ~+40℃，且24h 平均值不超過+35℃；
● 大氣條件：大氣的相對濕度在周圍最高溫度+40℃ 時不超過50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度+25℃時，該月的平均最大相對濕度為90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過2000m；
● 污染等級：安裝地點的環境污染等級為3 級。
基本結構特點

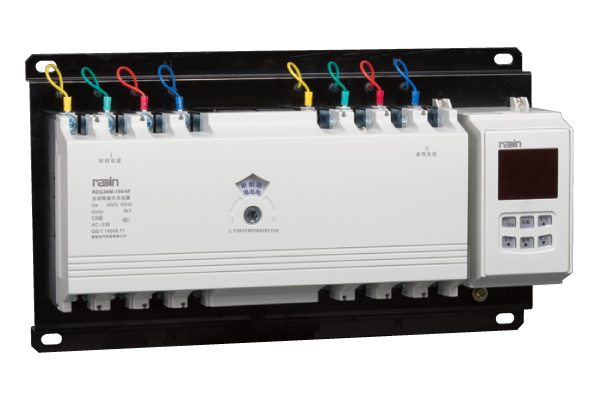

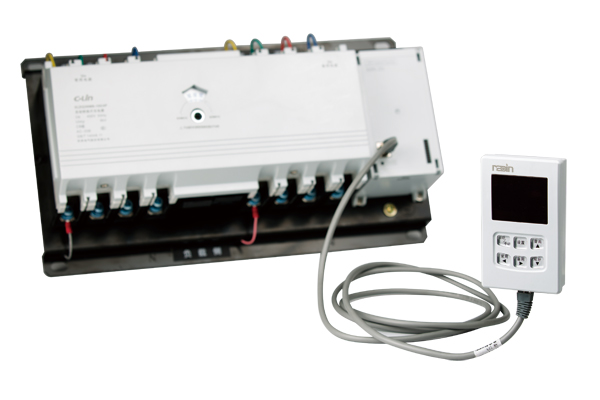

RDQ3NMB 系列智能型自動轉換開關電器是由兩臺三極或四極的塑殼斷路器及其附件( 輔助、報警觸點)、機械聯鎖傳動機構、智能控制器等組成。分為整體式、分體式兩種結構。整體式是控制器和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構用約2 米長的信號線連接。
其特點是：
● 兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底杜絕了兩臺斷路器同時合閘的可能性；
● 智能化控制器采用以單片機為控制核心，硬件簡潔，功能強大，擴展方便，可靠性高；
● 智能控制電路布局設計，采用電源采樣與單片機控制分離，從硬件結構上克服了電磁干擾現象；
● 具有短路、過載保護功能，過壓、欠壓以及缺相自動切換功能與智能報警功能；
● 自動切換參數可在外部自由設定，具有操作電機智能保護功能；
● 信號連接線通過FLUKE 儀器通道測試，能抗近端串?dāng)_、衰減串?dāng)_，回波損耗，能滿足永久鏈路的測試標準；
● 本開關控制器的安裝形式為用戶提供了較強的自主性，分體安裝只需將隨機附件( 信號連接線RJ45) 連接至對應端口即可。
● 控制器部分在以前同類型產品的基礎上電子元器件做了優化處理，使之更匹配整臺產品的運行；
● 產品外形導入國際設計理念，更加美觀大方實用；

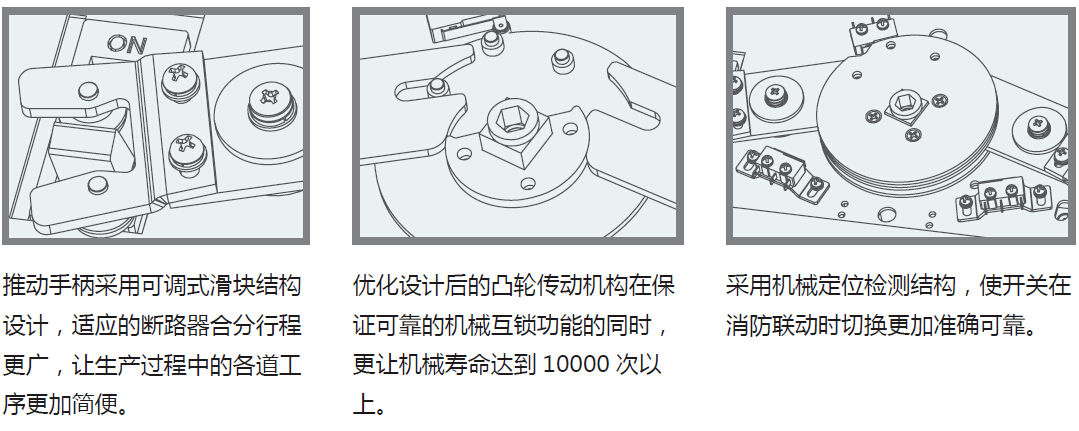

● 在機構創新上做了如下改進：

工作模式
RDQ3NMB 智能型自動轉換開關電器有兩種工作模式：自動工作模式和手動工作模式。
● 自動工作模式：RDQ3NMB 智能型自動轉換開關電器在自動工作模式下按控制功能區分，可分為自投自負（R）、自投不自復（S）、電網- 發電機（F）三種，前兩種適用于電網- 電網的供電系統，后一種適于電網- 發電機供電系統。
● 手動工作模式：RDQ3NMB 智能型自動轉換開關電器在手動工作模式有常用電源、備用電源和斷路器再扣三種工作方式。手動工作模式下系統將無自動切換功能。
常用電源方式：強制斷開備用電源，接通常用電源；
備用電源方式：強制斷開常用電源，接通備用電源；
斷電再扣方式：即可將兩路電源全部斷開，也可使因故障脫扣的斷路器再扣。

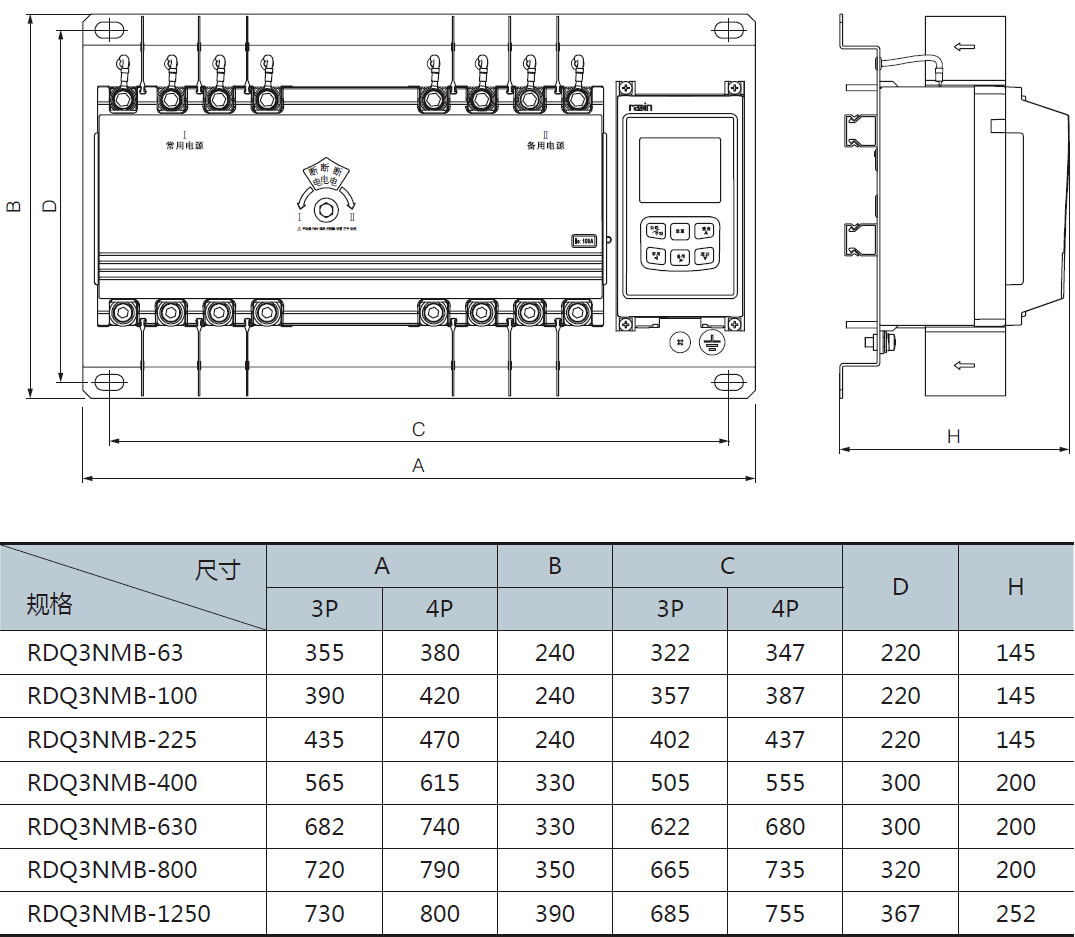

外形及安裝尺寸

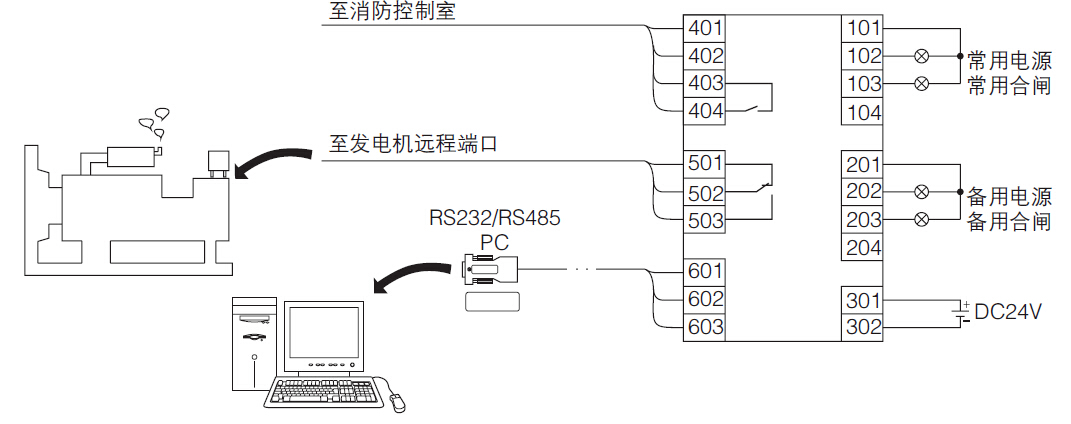

端子接線圖

控制器特性及功能
● 可通過控制按鈕設置控制器的工件模式和轉換參數；
● 通過顯示屏可直接查詢顯示常用的測量和控制參數，這些參數包括電壓延時時間等；
● 消防聯動控制功能：智能控制器的控制設有一組無源消防信號輸入端子。信號輸入采用光耦隔離，抗干擾能力強；并且?guī)в幸唤M無源反饋信號輸出端子，可將開關的到位信號返回到消防設備；
● 發電機啟停控制功能：控制器留有一組繼電器干節點來控制發電機的啟動和停止，并且可以人為設置發電機的啟動延時時間和停機延時時間（需接入DC15-30V 的輔助電源）；
● 可將顯示面板拆下安裝于開關柜門上，用戶使用時不需要打開柜門即可觀察到開關的狀態；
● 可選配D 型控制器，實現遠程通信功能。

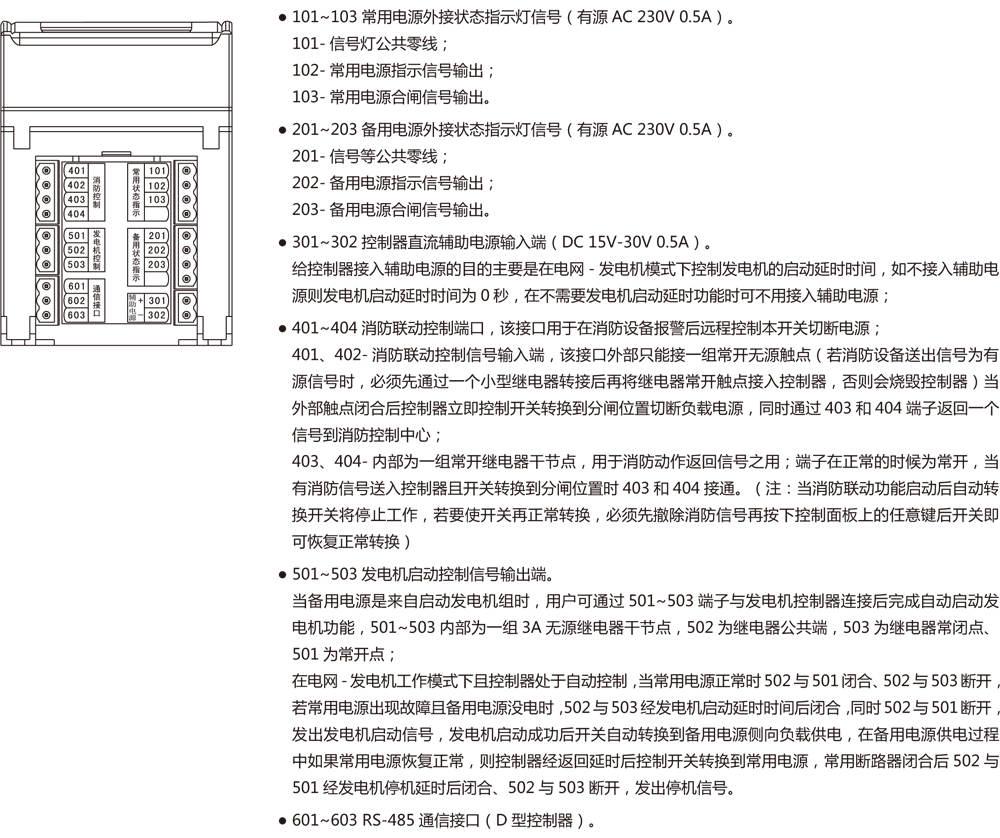

端子及接線說明

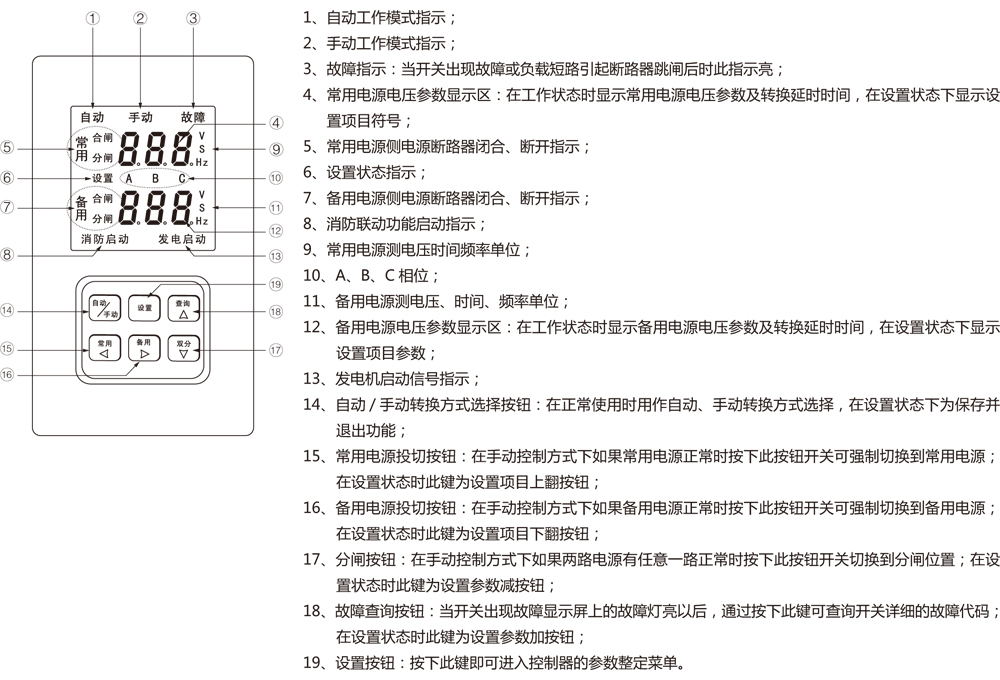

控制面板功能

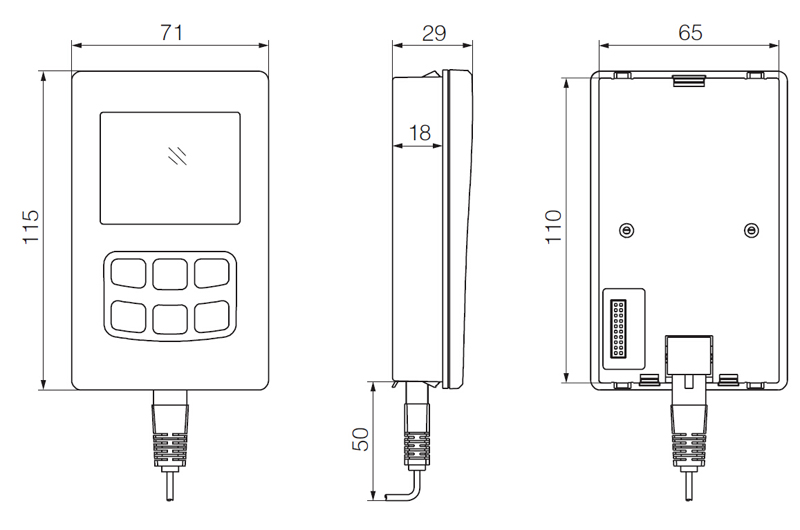

分體式控制器外形及安裝尺寸
